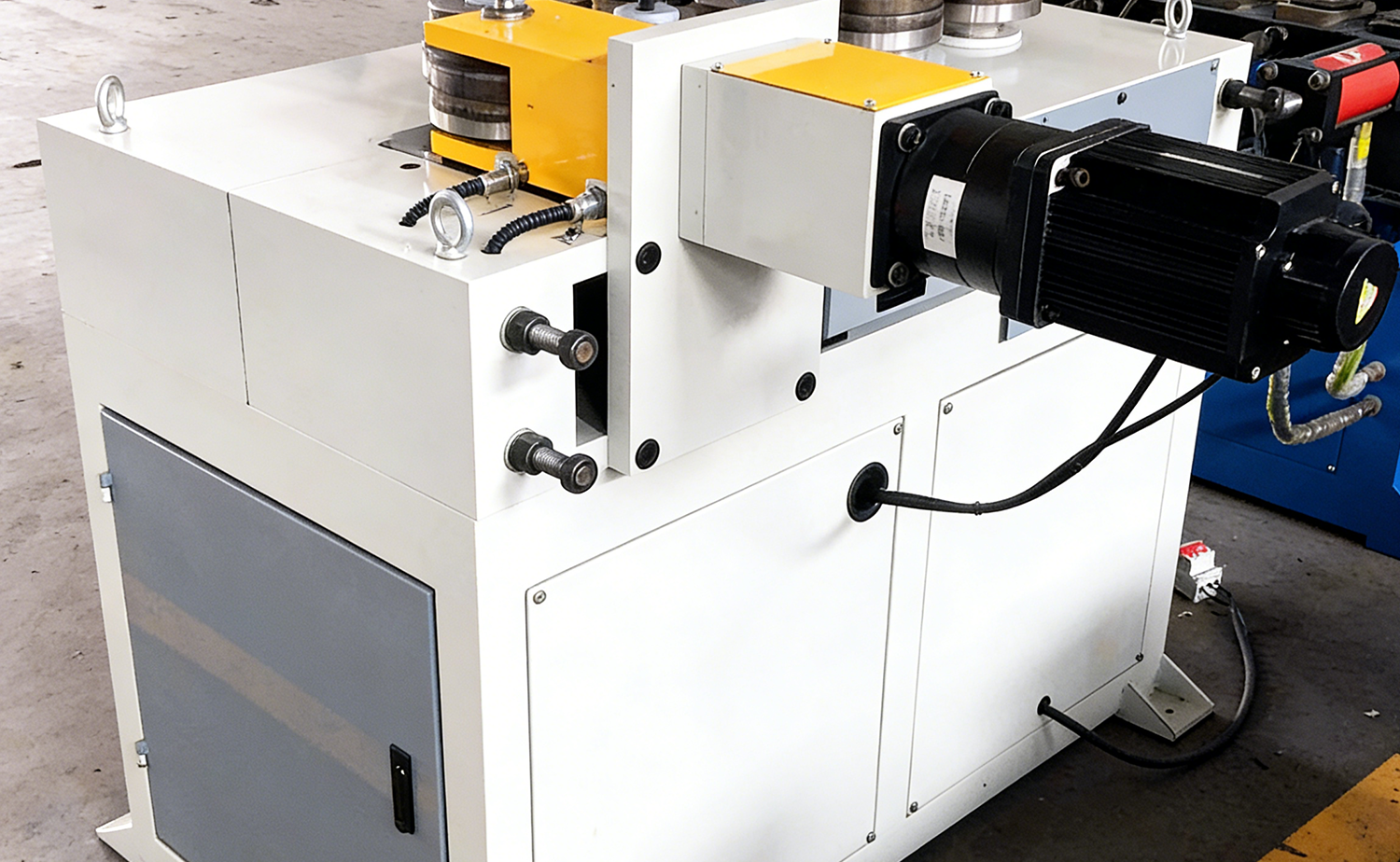

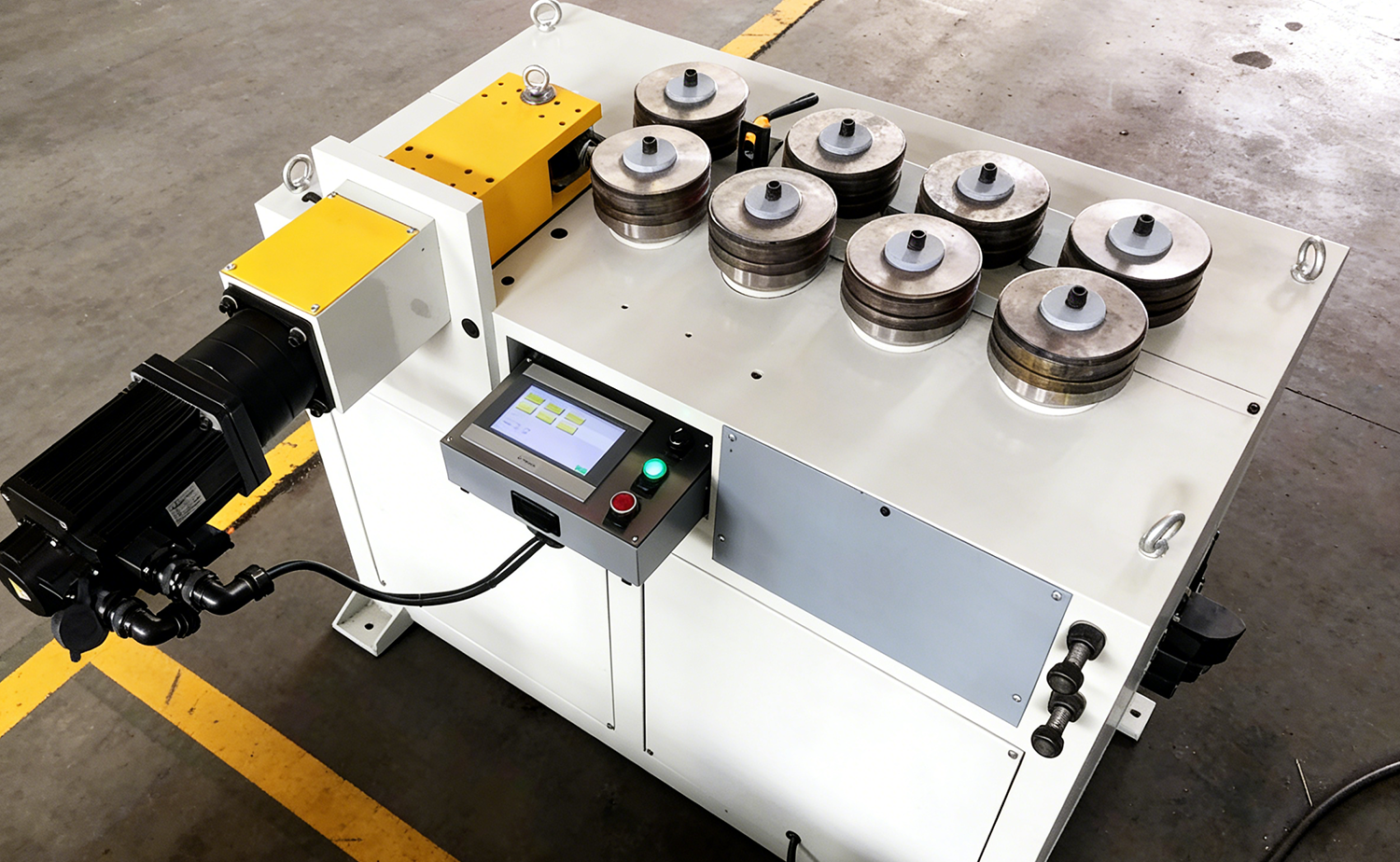

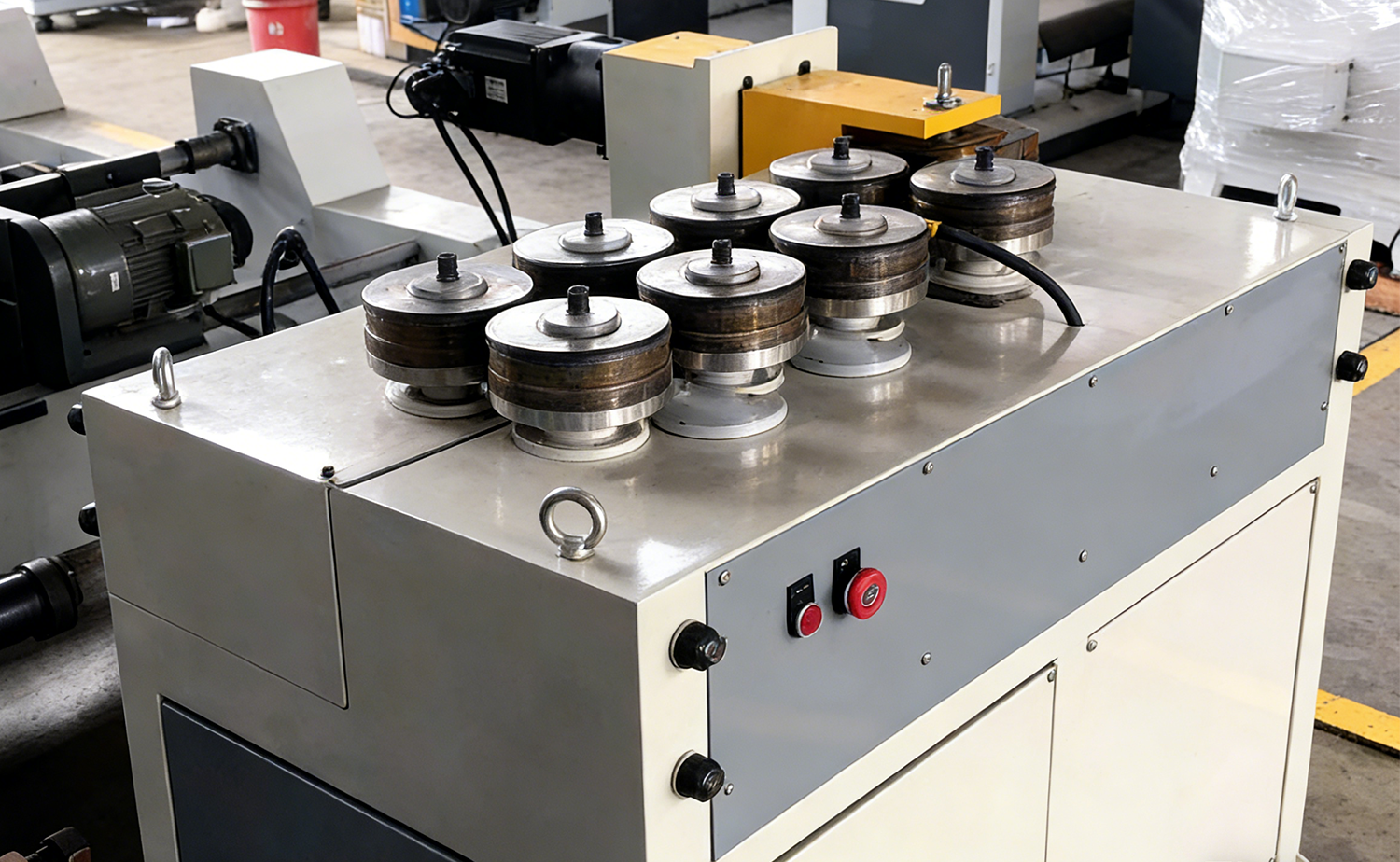

GY40 CNC Series højhastigheds tyndvæggede rørrullebukkemaskine

Tilbage

  • GY40 CNC Series højhastigheds tyndvæggede rørrullebukkemaskine
  • GY40 CNC Series højhastigheds tyndvæggede rørrullebukkemaskine
  • GY40 CNC Series højhastigheds tyndvæggede rørrullebukkemaskine
  • GY40 CNC Series højhastigheds tyndvæggede rørrullebukkemaskine

Funktioner

Grundlæggende parametre

Video

Industri applikationer

Kontakt os

Funktioner

1. Reduktionsanordningen driver trådsættet til at blive drevet af en rulle, med kompakt struktur og høj pålidelighed.
2. Hjuldrevet er ikke let at glide, og det tyndvæggede materiale kan også bøjes.
3. Servomotoren styrer diameterændringen for at realisere flere forskellige bøjninger
radier på det ene rør.
4. Fodkontakten har desuden et nødstop, som er let at betjene.
5. Maskinen er balanceret i transmissionen, behøver kun at indstille parametrene på til
skærm, og kan opnå cirkulære, bue eller spiralformer med forskellige krumninger.
6. Ændring af rilleformen på formen kan behandle forskellige metalprofiler, såsom vinkelstål, fladstål, rundstål og andre specielle tværsnitsprofiler.
7. Bukningen af ​​profiler med stor radius undgår ulemperne ved at lave ekstra store rørbukkeforme. Det er et nødvendigt supplement, som ikke kan opnås med serien af ​​enkelthovede og dobbelthovede rørbukkemaskiner.

Parameter tabel

Vigtigste tekniske parameter

Navn HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
Maks. Rullekapacitet (kulstofstål) Φ40×2,5 mm Φ60×2,0 mm Φ80x3mm Φ120x4mm
Maks. Rullekapacitet (rustfrit stål) Φ40×1,3 mm Φ50×2,0 mm Φ80x2mm Φ110x3mm
Min. Bøjningsradius R=4-7,5D 80 mm 4-7,5 gange rør OD R=10D
Maks. Bøjningsradius Ingen begrænsning Ingen begrænsning Ingen begrænsning Ingen begrænsning
Rullehastighed 50-150 mm/s 50-150 mm/s 50-150 mm/s 8m/min
Rulningsformens rotationshastighed 30 r/min 36 r/min 20 r/min 15 r/min
Diameter af bukkeform 136 mm 200 mm 280 mm
Bøjning servomotoreffekt 0,75 kw 1 kw 2 kw 5kw (Mitsubishi)
Fodringsfrekvens ConverterMotor Power 3kw 4KW 7,5KW 15kw (Kina mærke)
Maskinens dimension 900x600x1500mm 1000x800x1100 mm 1500x1300x1200 mm 2000x2000x1300 mm
Maskinens vægt 700 kg 1000 kg 1500 kg 4000KGS

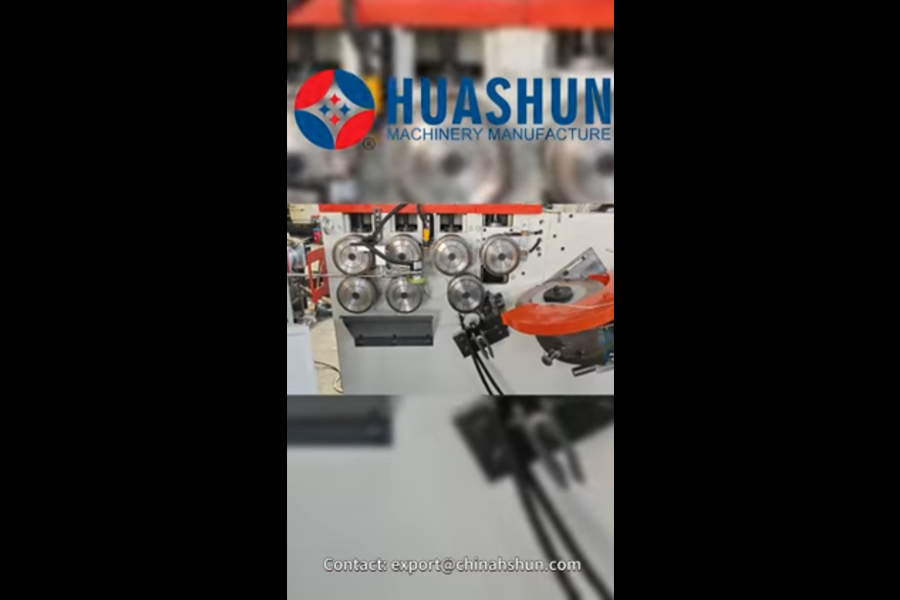

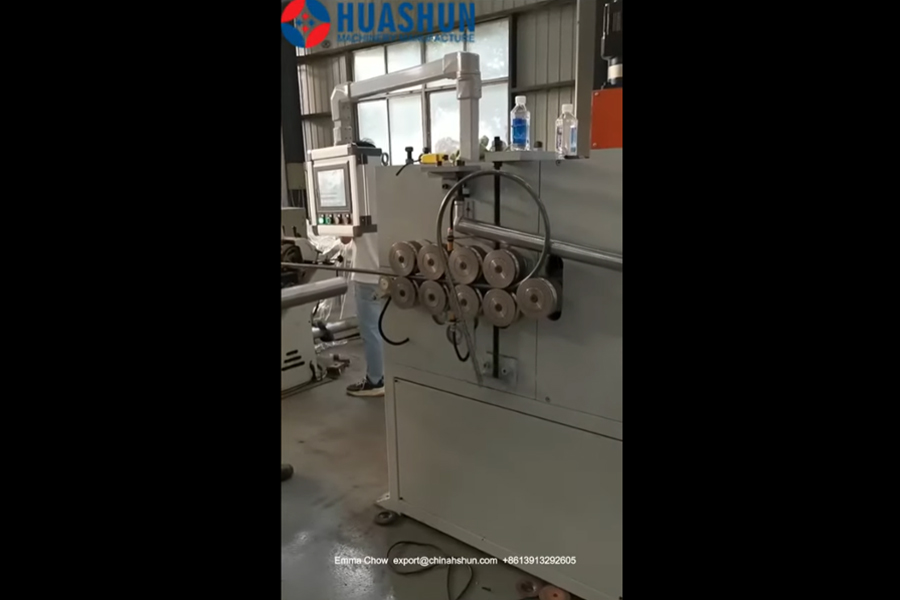

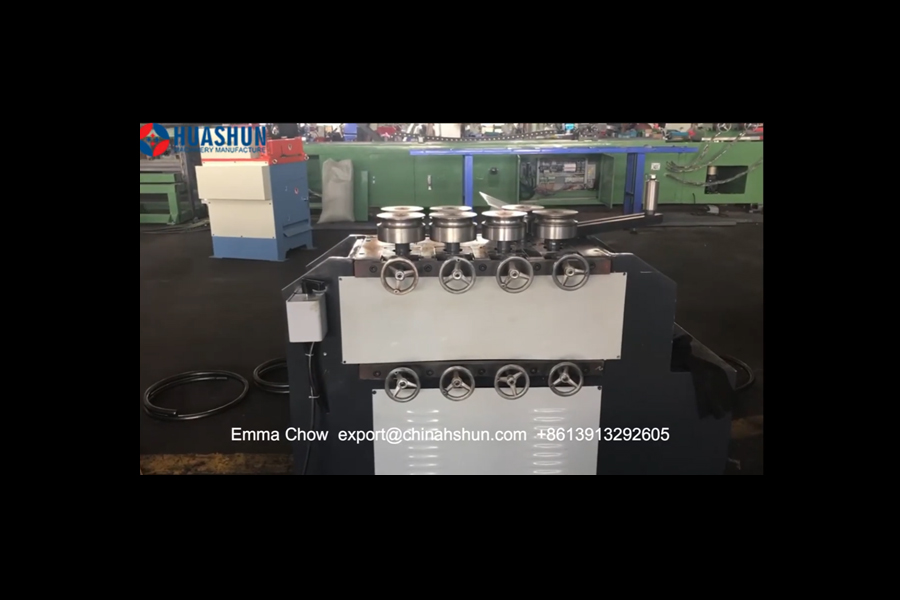

Video
