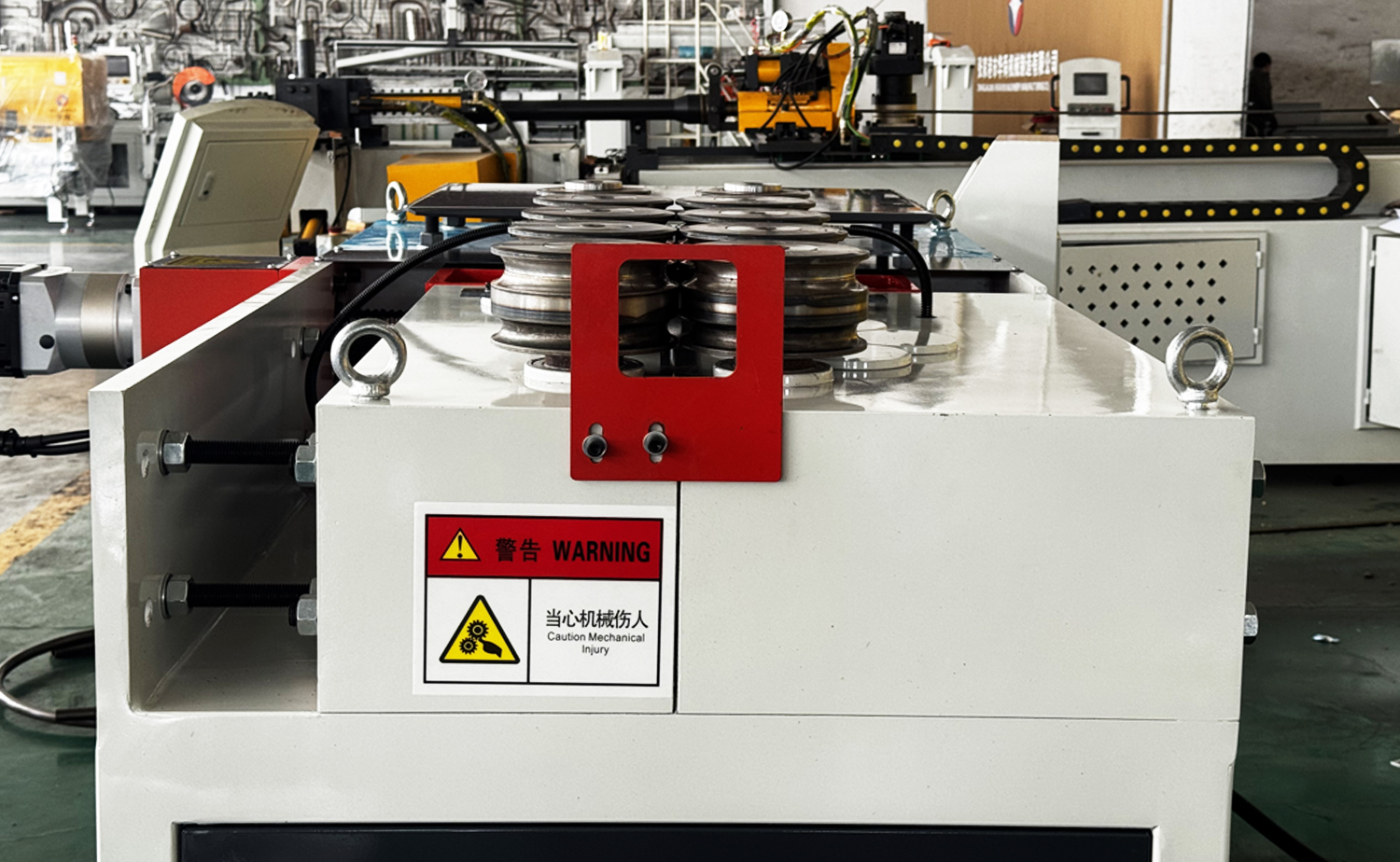

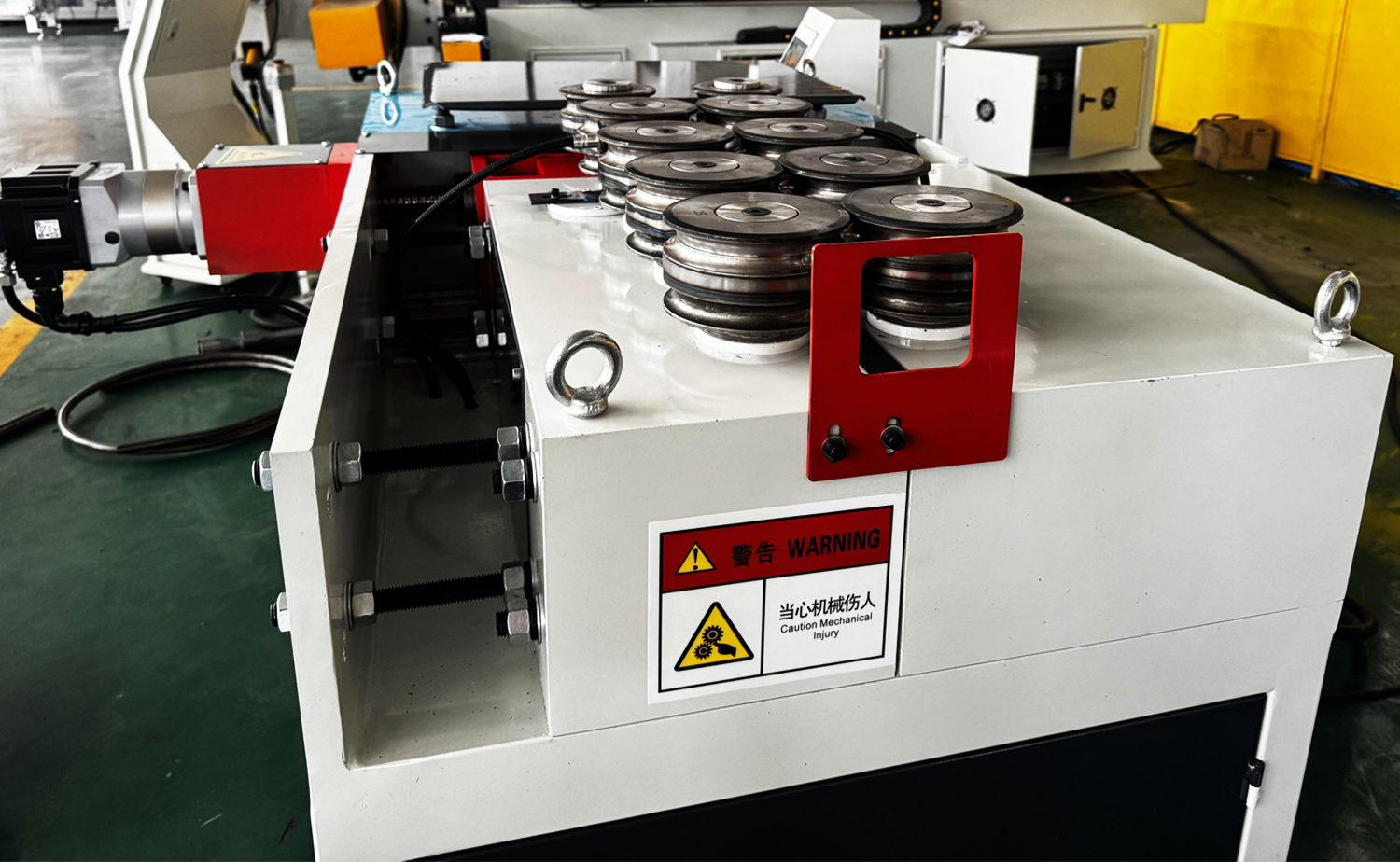

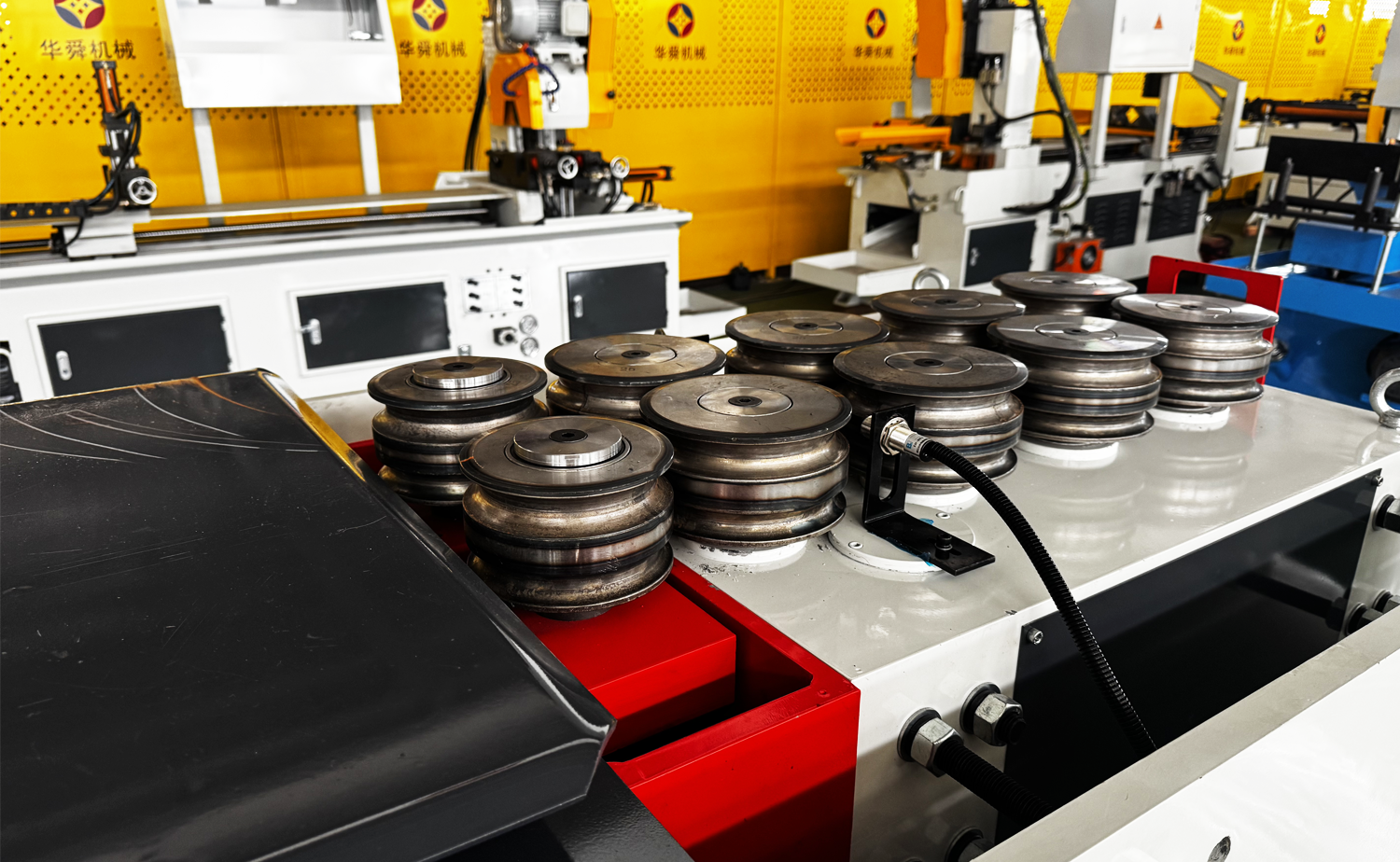

GY S Shape Series Rund Tube Rullemaskine

Tilbage

  • GY S Shape Series Rund Tube Rullemaskine
  • GY S Shape Series Rund Tube Rullemaskine
  • GY S Shape Series Rund Tube Rullemaskine
  • GY S Shape Series Rund Tube Rullemaskine

Funktioner

Grundlæggende parametre

Video

Industri applikationer

Kontakt os

Funktioner

1. Den runde rullemaskine har et kompakt og pålideligt transmissionssystem drevet af en reduktion og ruller. Dens hjuldrevne design sikrer stabil fodring uden at glide, hvilket gør den velegnet selv til tyndvæggede materialer.
2. En højpræcisions servomotor styrer rullepositionen for at opnå flere bøjningsradier på det samme emne.
3. Maskinen betjenes gennem en brugervenlig berøringsskærm, hvor parametre let kan indstilles til at producere cirkulære, bue- eller spiralformer med forskellige krumninger.
4. Fodkontakten inkluderer en nødstopfunktion for sikker og bekvem betjening.
5.Ved blot at ændre rilleformen på rulleformen kan maskinen behandle forskellige metalprofiler såsom vinkelstål, fladstål, rundstål og andre specialsektionsmaterialer.
6. Det er især nyttigt til bukning af profiler med stor radius, og undgår behovet for overdimensionerede rørbukkeforme - et ideelt supplement til traditionelle enkelt- og dobbelthovede rørbukkemaskiner.
7. Udstyret med to presseruller kan maskinen automatisk danne S-formede kurver i begge retninger, hvilket øger fleksibiliteten og udvider dens formningsevne.

Parameter tabel

Vigtigste tekniske parameter

Navn HSGY-40CNC-3X-7W HSGY-60CNC-2X(s) HSGY-60CNC-2X(s)
Maks. Rullekapacitet (kulstofstål) Φ40×2,5 mm Φ60×3,0 mm Φ60×3,0 mm
Maks. Rullekapacitet (rustfrit stål) Φ40×2,0 mm Φ60×2,0 mm Φ60×2,0 mm
Min. Bøjningsradius R=4-7,5D 10-15 gange tube OD 10-15 gange tube OD
Maks. Bøjningsvinkel Enhver Cirkulær Rolling Enhver Cirkulær Rolling Enhver Cirkulær Rolling
Rullehastighed 50-150 mm/s 50-150 mm/s 50-150 mm/s
Rullende forms rotationshastighed 30 r/min 40 r/min 40 r/min
Diameter af bukkeform 136 mm 1 kw 1 kw
Bøjning servomotoreffekt 3,8 kw 4,4 kw 4,4 kw
Tilførsel af servomotoreffekt 1 kw 1 kw 1 kw
Maskinens dimension 900x600x1500mm 1360x1220x1200 mm 1360x1220x1200 mm
Maskinvægt 700 kg 1400 kg 1400 kg
