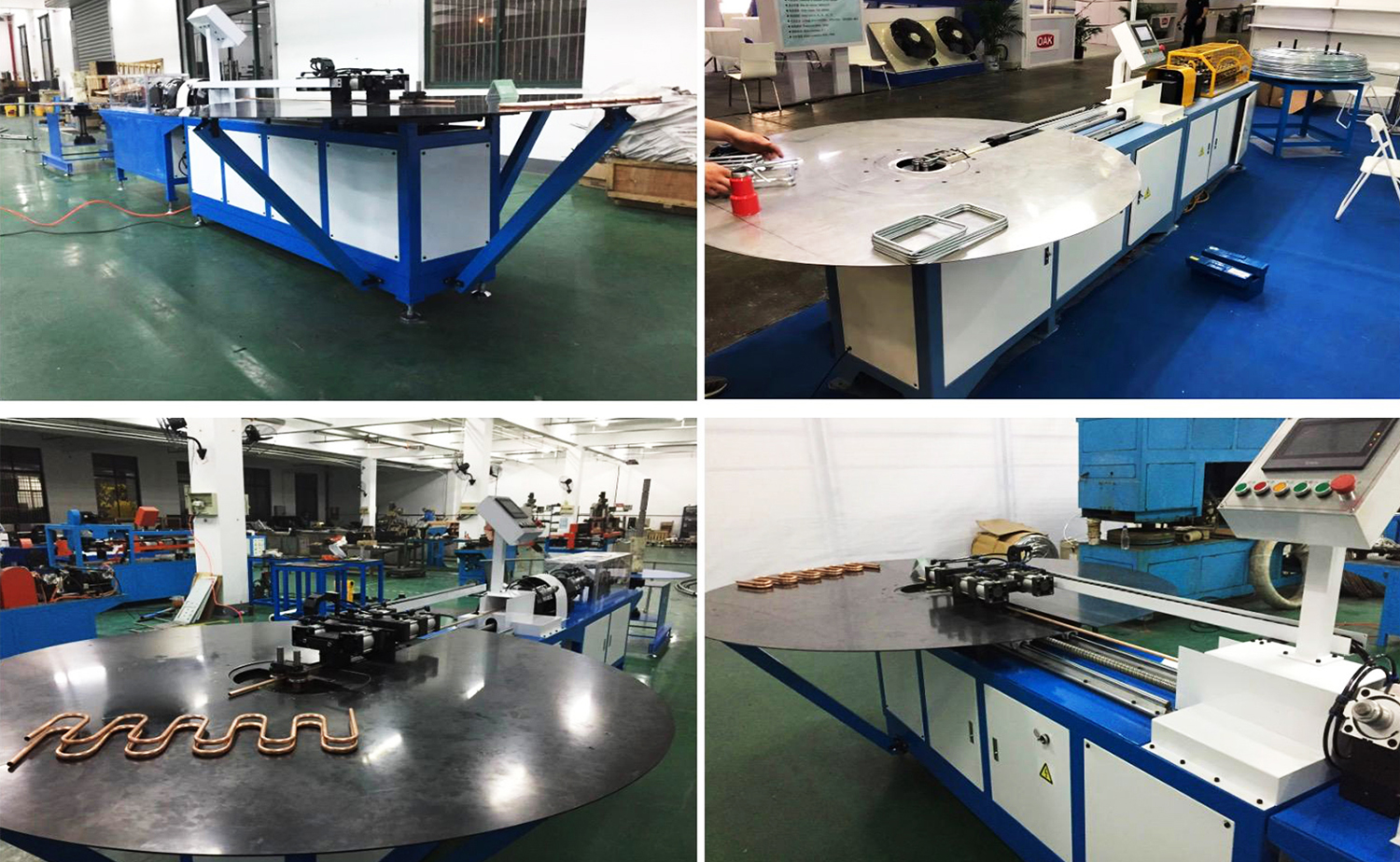

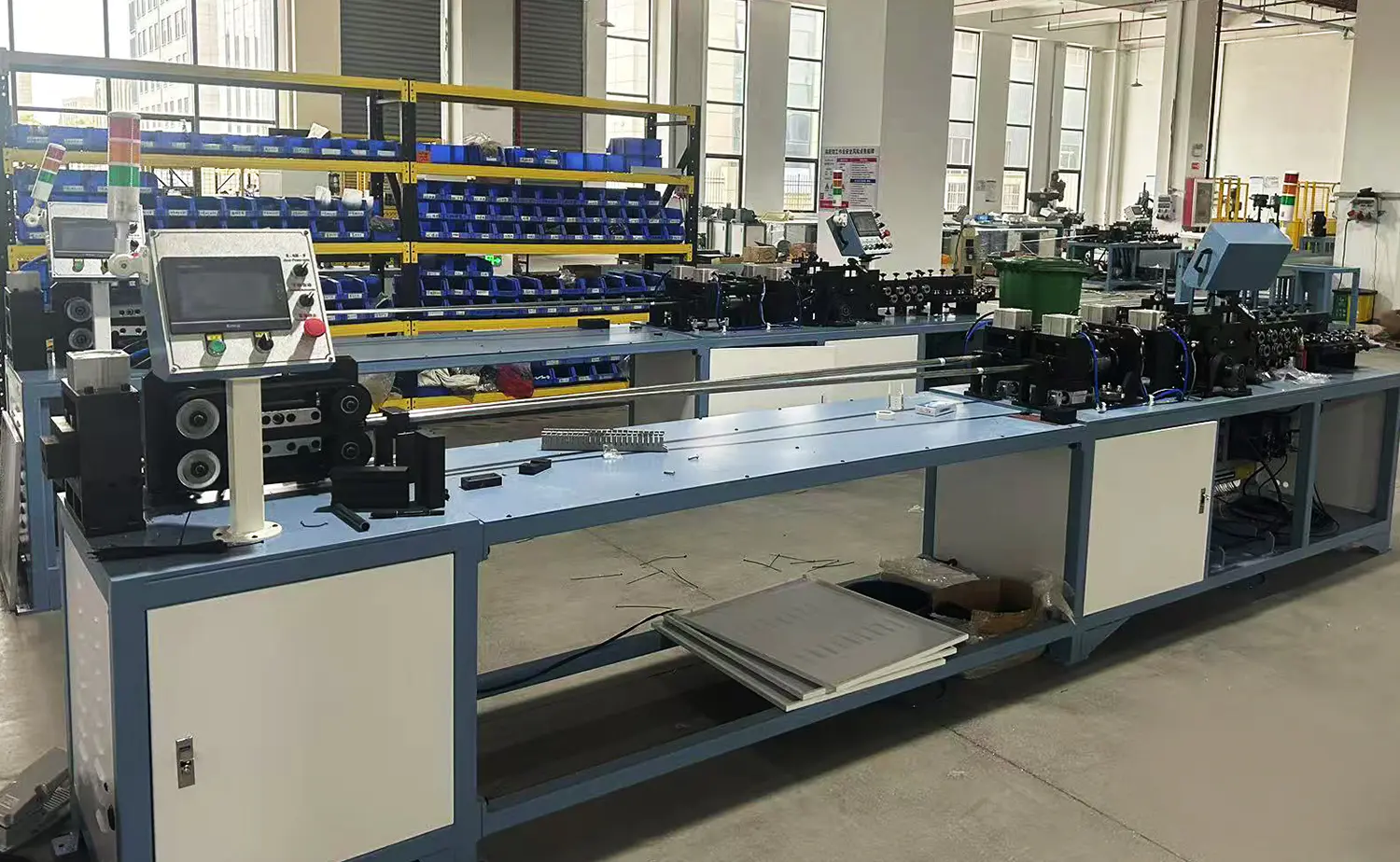

SB-20CNC Series Fuld Automatisk Serpentine Bender

Tilbage

  • SB-20CNC Series Fuld Automatisk Serpentine Bender
  • SB-20CNC Series Fuld Automatisk Serpentine Bender
  • SB-20CNC Series Fuld Automatisk Serpentine Bender
  • SB-20CNC Series Fuld Automatisk Serpentine Bender

Funktioner

Grundlæggende parametre

Video

Industri applikationer

Kontakt os

Funktioner

Den fuldt automatiserede serpentinebukker integrerer afvikling, opretning, skæring og bukning i en enkelt operation, specielt designet til behandling af enkelte aluminium-, kobber- eller Bundy-rør. Sammenlignet med traditionelle manuelle metoder øger dette automatiske system effektiviteten betydeligt og reducerer arbejdsomkostningerne.

En tredelt klemmatrice minimerer rørforvrængning og sikrer glatte og nøjagtige skærekanter. Højpræcisionskoncentriciteten opretholdes, hvilket sikrer fremragende svejsekvalitet i efterfølgende processer. Det spånløse skæresystem bruger 360° rotationsskæring med to-punkts fastspænding, hvilket sikrer rene snit uden materialetab.

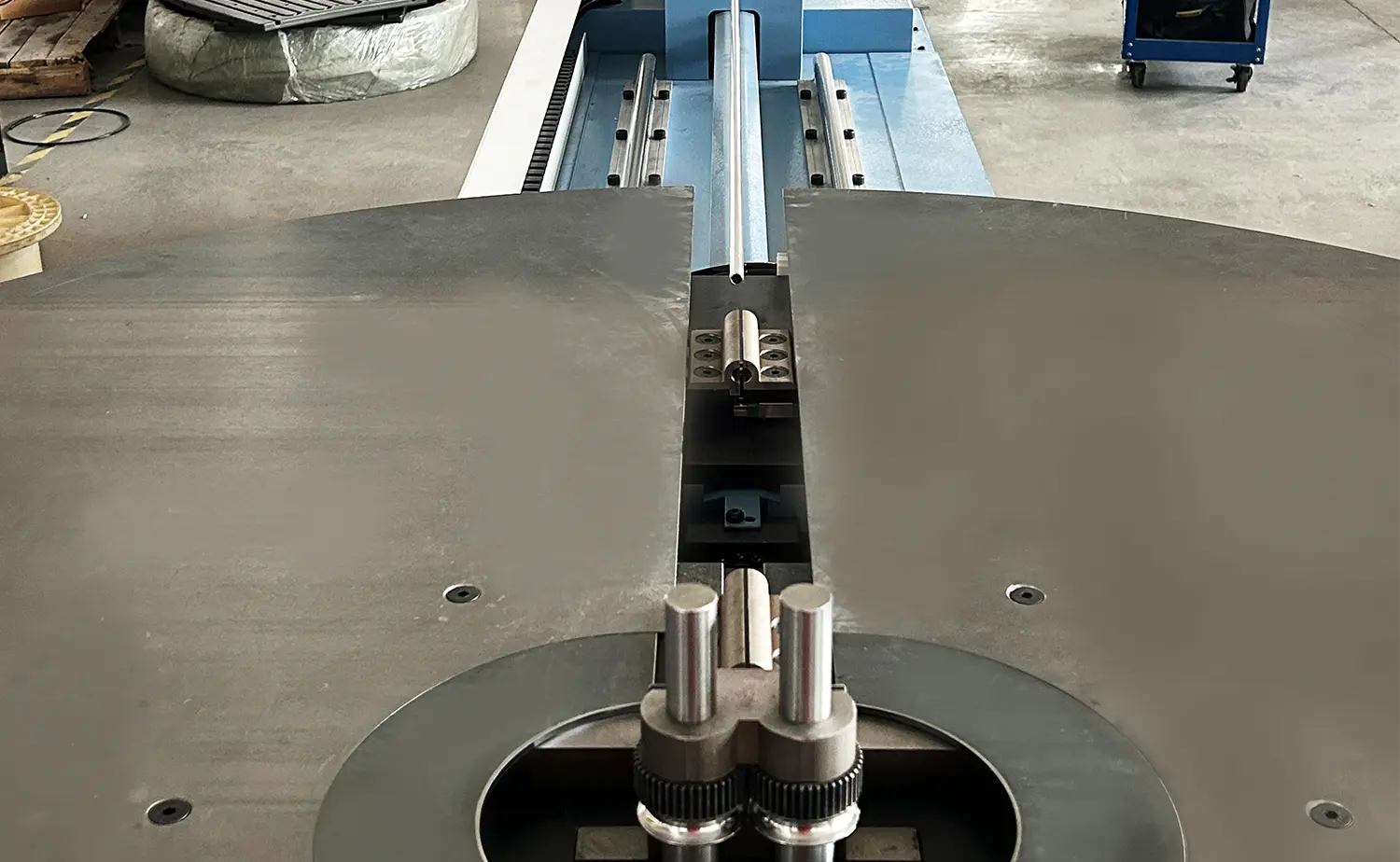

Maskinen har et patenteret servostyret bukkesystem, designet til at opnå præcise bukkevinkler og retninger. Specialdesignede bukkeværktøjer garanterer ensartede bøjningsradier med minimal deformation, hvilket resulterer i højkvalitets, visuelt tiltalende bøjninger.

Parameter tabel

Vigtigste tekniske parameter

Parameter Data
Rørmateriale Kobberrør / Aluminiumsrør / Bundy rør
Lufttryk 0,5-0,6 MPa
Hydraulisk tryk 5-7 MPa
Rør diameter Φ3-20 mm (skift form)
Rør vægtykkelse 0,3-1,5 mm
Bøjningskapacitet Enkelt rør
Bøjningsvinkel 1 ~ 210 grader
Bøjningsradius R11~R50 (skift form)
Bøjningstider Op til 110 gange/cyklus
Fodringslængde 10-700 mm/gang, kan fodres flere gange
Bordstørrelse Φ1-5 m (kan tilpasses)
Kontrolsystem PLC kontrol / Touch Screen
Motorkraft 9 kW
Elektrisk System 380V, 50Hz, 3-faset (tilpasset)
Dimension 2350×780×1590 mm 1570×530×1170 mm (ekskluderet bord)

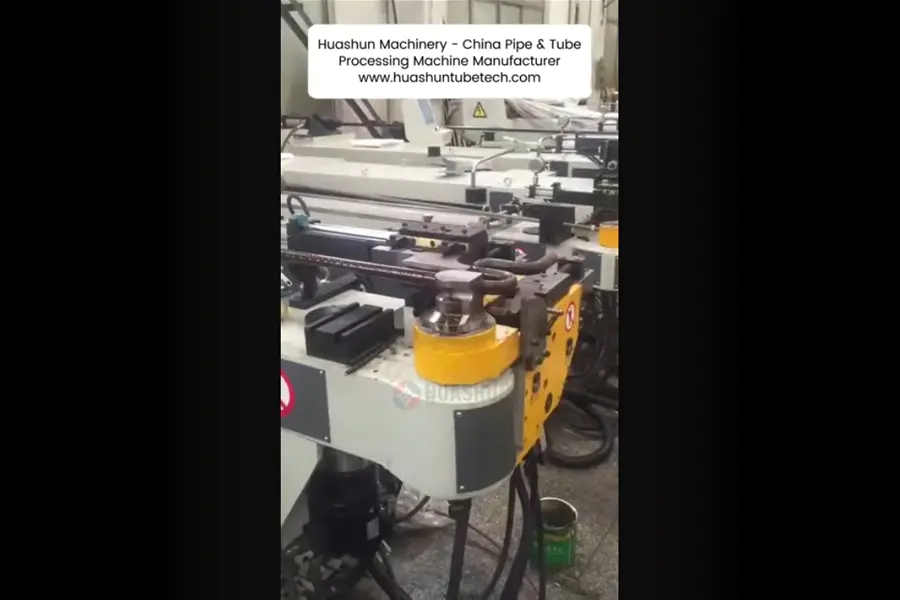

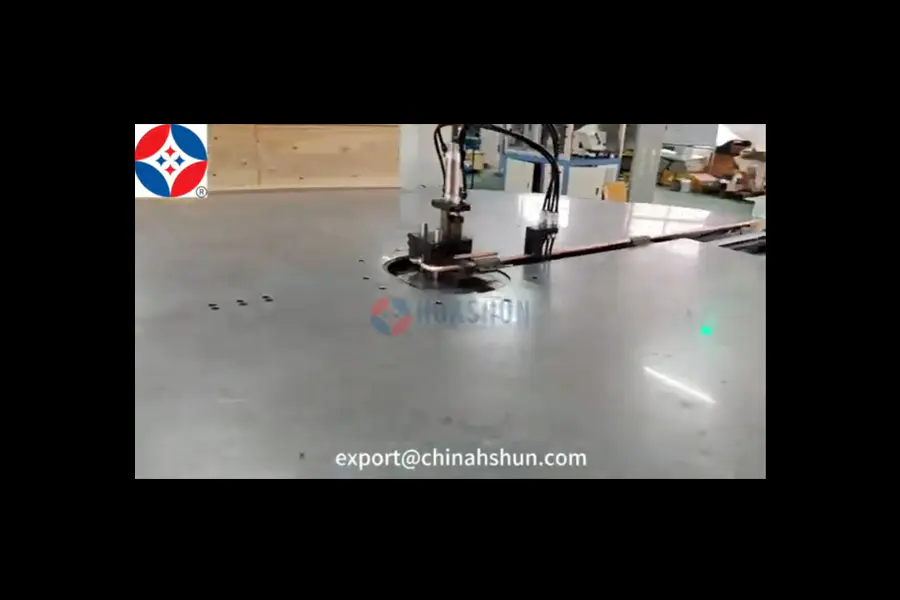

Video
