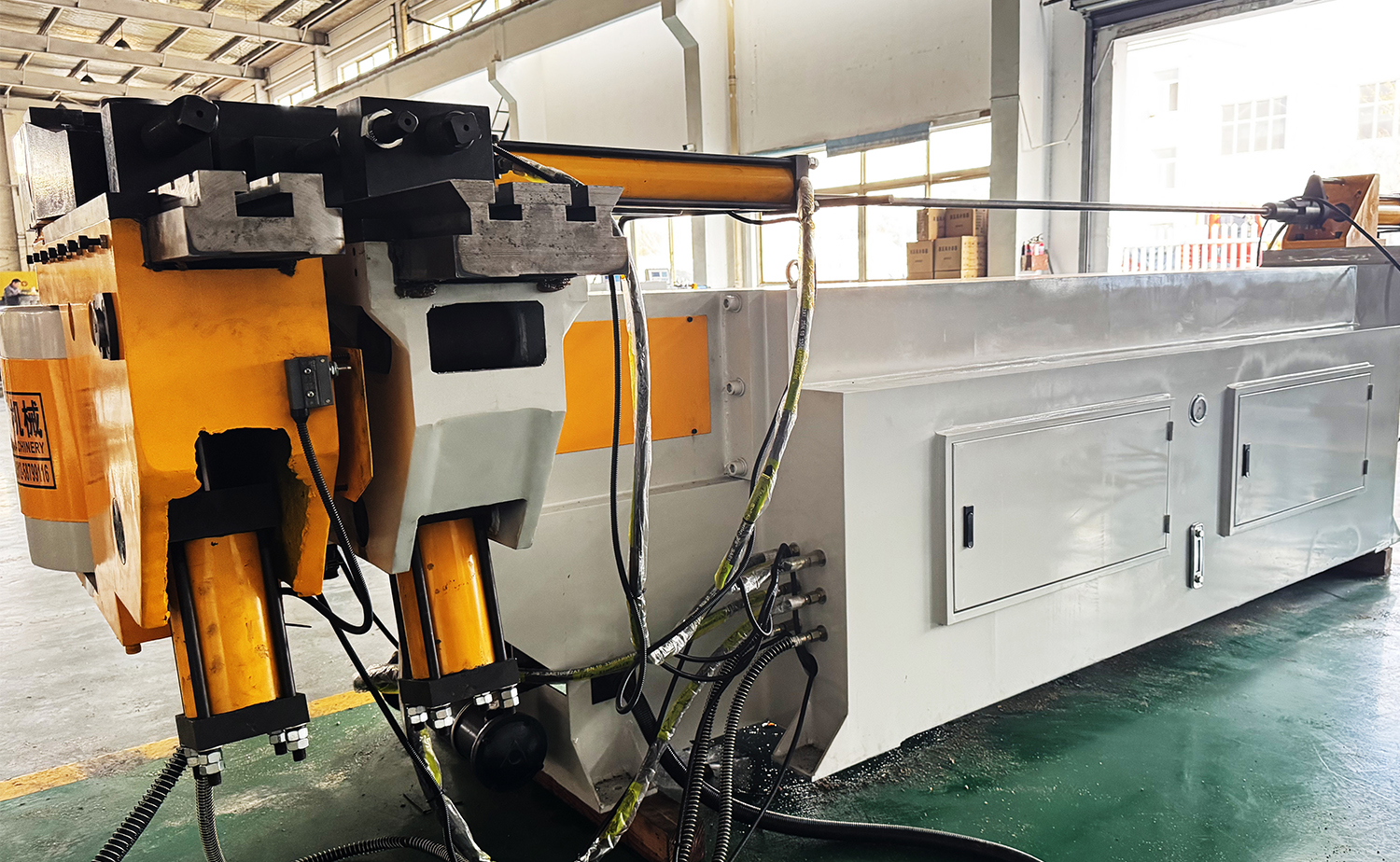

NC M Series hydraulisk rørbukkemaskine med dornstyring

Tilbage

  • NC M Series hydraulisk rørbukkemaskine med dornstyring
  • NC M Series hydraulisk rørbukkemaskine med dornstyring
  • NC M Series hydraulisk rørbukkemaskine med dornstyring
  • NC M Series hydraulisk rørbukkemaskine med dornstyring
  • NC M Series hydraulisk rørbukkemaskine med dornstyring

Funktioner

Grundlæggende parametre

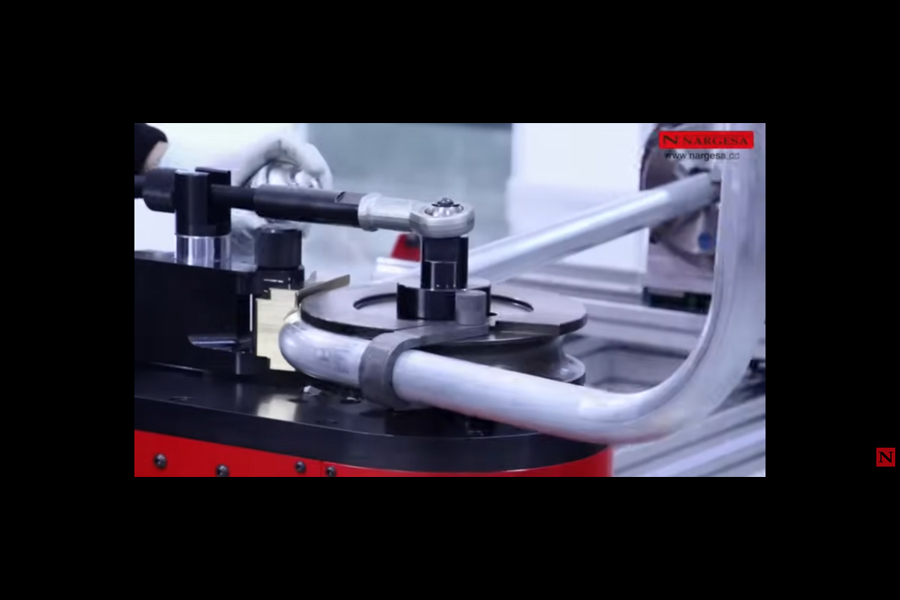

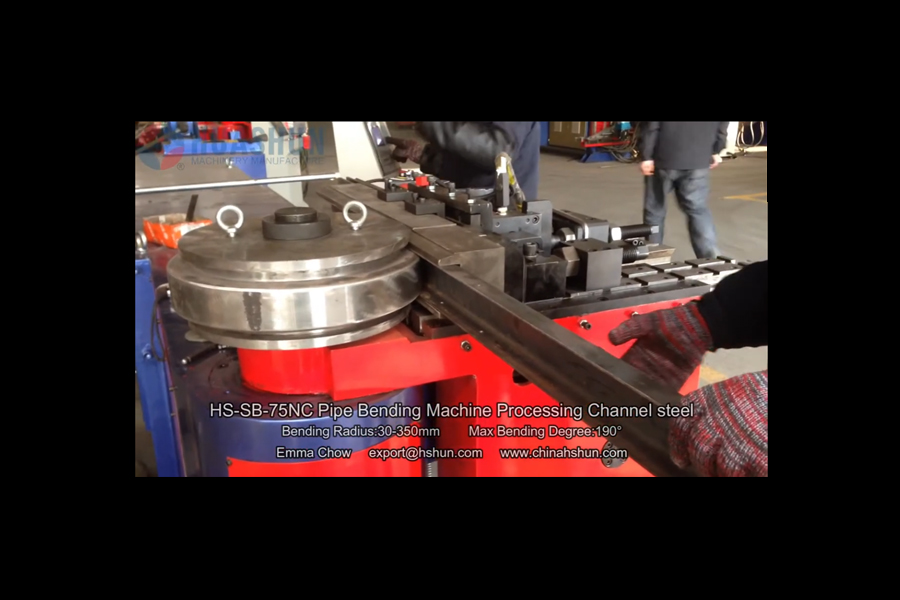

Video

Brancheapplikationer

Kontakt os

Funktioner

Brugergrænseflade

Human Interface gør det nemt at skifte mellem automatisk og manuel tilstand. Bøjningsretningen er med uret, med hydraulisk fastspænding på både klemmatrice og trykmatrice, hvilket sikrer sikker materialefastholdelse.

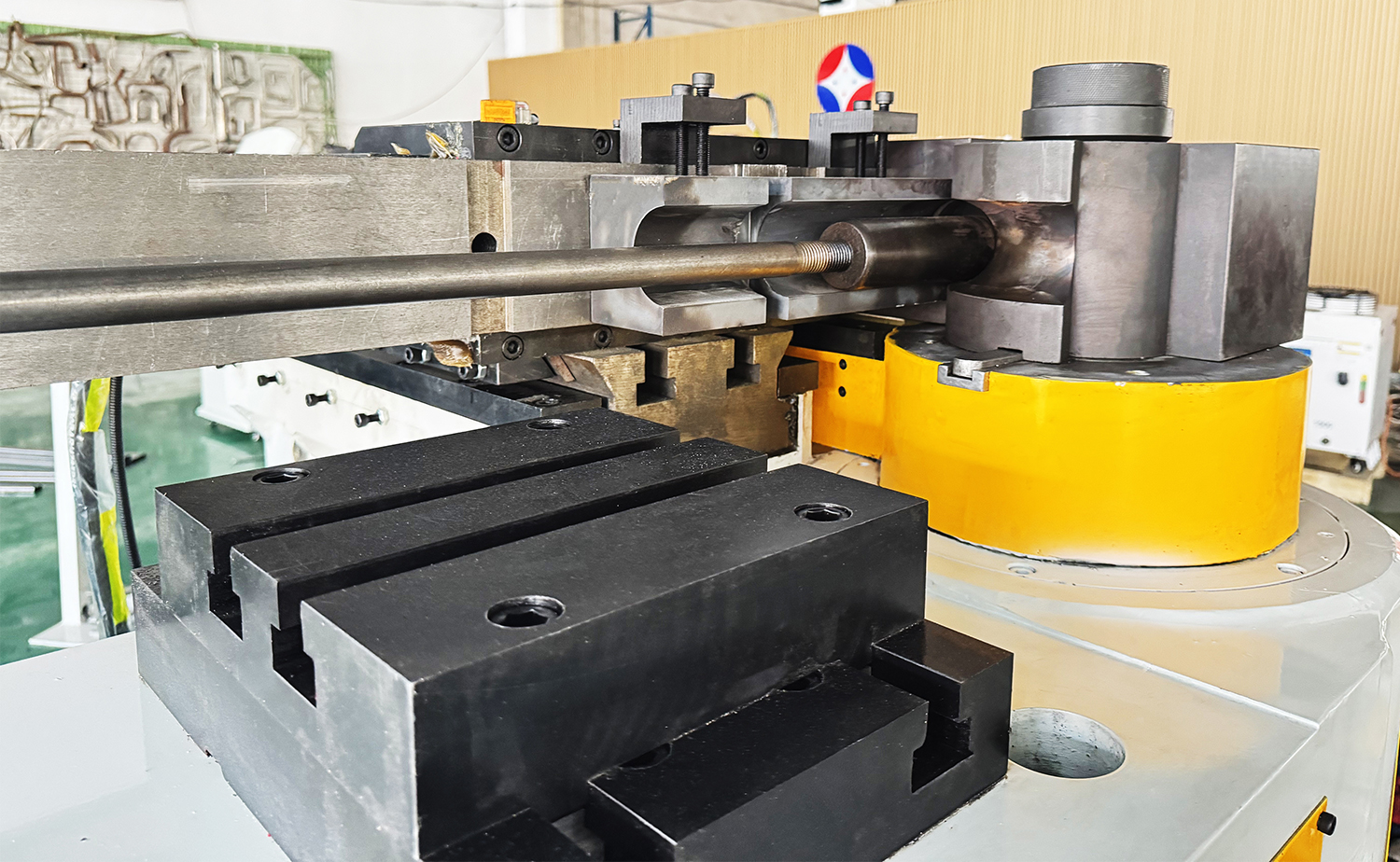

Bøjningsmekanisme

Den direkte virkende hydrauliske trykmatrice med en justerbar hastighedsventil sikrer jævn drift. Maskinen kan gemme op til 16 programmer, som hver er i stand til 16 bøjninger og inkluderer programmerbar tilbagespringskompensation for præcise resultater.

Fodring og rotation

Bøjningsaksen er cylinderdrevet, mens fremføring og rotation er manuelle, hvilket giver nem kontrol og tilpasning til forskellige opgaver.

Materialehåndtering

Gentagelige bøjninger af høj kvalitet kan opnås på stål, rustfrit stål, aluminium, titanium og messing. Fodpedalen giver mulighed for hurtig igangsætning af bøjningscyklusser.

Tilbehør og strøm

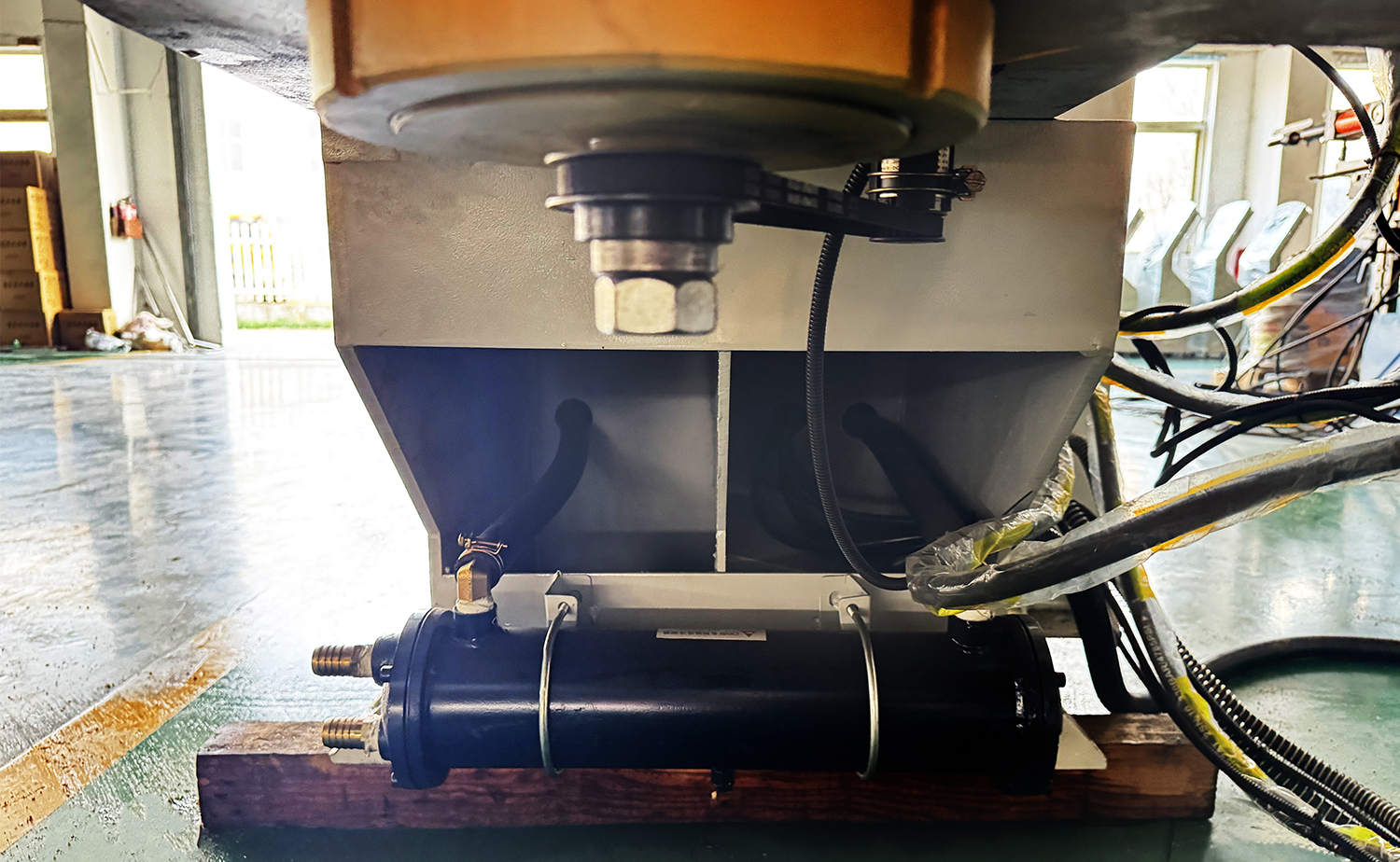

Inkluderer vandkøling, trækbøjningsværktøj, et viskerbeslag, en dornstang og en værktøjskasse med justeret værktøj. Elektriske konfigurationer fås i 3-faset 220V, 380V eller 415V.

Parametertabel

Vigtigste tekniske parameter

Model SB-75NC SB-89NC SB-100NC SB-115NC SB-133NC SB-168NC
Max Pipe O.D. 75×4,0 mm 89×6,0 mm 100×6,0 mm 115×8,0 mm 133×10 mm 168×14 mm
Rustfrit rundt rør 65×2,0 mm 75×2,0 mm 85×3,0 mm 100×3,0 mm 125×3,5 mm 145×6,0 mm
Kvadratrør i blødt stål 60×3,0 mm 75×3,0 mm 75×4,0 mm 85×4,0 mm 100×4,0 mm 120×6,0 mm
Maks. Rejse af manual 3500 mm 4000 mm 4000 mm 4200 mm 5600 mm 5700 mm
Maks. Bøjningsradius 350 mm 400 mm 420 mm 450 mm 500 mm 800 mm
Maks. Bøjningsvinkel 190° 190° 190° 190° 190° 190°
Bøjningsrørnumre 16 stk 16 stk 16 stk 16 stk 16 stk 16 stk
Maks. Tryk 14 MPa 14 MPa 16 MPa 16 MPa 16 MPa 18 MPa
Motorkraft 7,5 kW 11 kW 15 kW 15 kW 22 kW 33 kW
Demens 4600×1300×1300 mm 5200×1300×1400 mm 5300×1400×1450 mm 5700×1800×1450 mm 7500×1900×1450 mm 8500×2200×1800 mm
Vægt 2800 kg 3800 kg 4200 kg 5800 kg 7200 kg 14000 kg
